ALLEN HEATH ZED 428

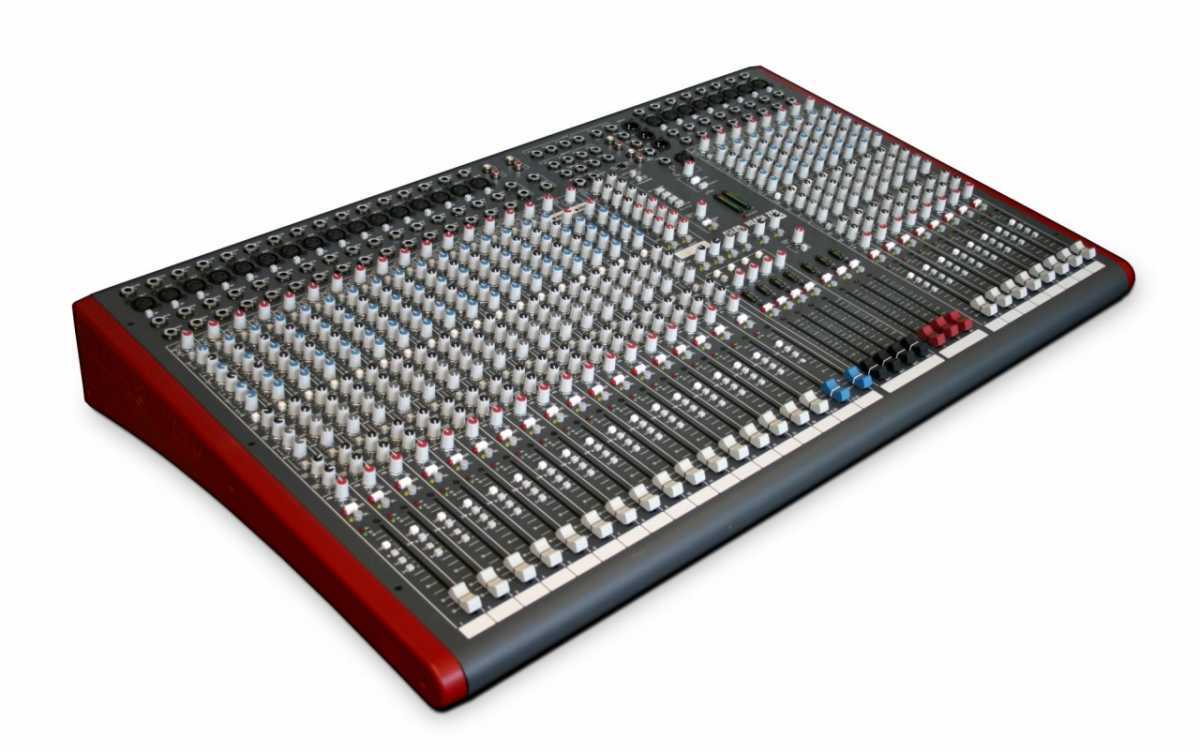

Allen&Heath ZED-428 • velkoformátový pult pro live/studio • 24x mono kanál

,2x stereo • DuoPre mikrofonní/linkové předzesilovače • 6x AUX • 4 podskupiny • matice 7x2 • USB audio vstup/výstup • hlavní výstup L,R a M • rozměry 930x129x560(mm) • hmotnost 18 kg


ZED-428 je mixážní pult vhodný pro skupiny, kostely, divadla a AV aplikace. Obsahuje USB audio vstup/výstup pro jednoduché stereo přehrávání/nahrávání z PC/Mac, 24 mikrofonních/linkových předzesilovačů a 2 duální stereo vstupy, 4-pásmový ekvalizér s laditelnými středy na kanál, 4-mi podskupinami, 6-ti pomocnými sběrnicemi AUX a maticí 7x2.

Mikrofonní/linkové předzesilovače: vycházejí z předzesilovačů použitých v sérii PA a využívají duální konstrukci. Mikrofonní vstupy XLR mají rozsah zisku až 69dB. Linkový vstup je řešen TRS Jack konektorem.
EQ: mixážní pulty série ZED-4 jsou vybaveny 4-pásmovým ekvalizérem na každém vstupu, založeném na EQ z konzole GL2400.
AUX: mixpult obsahuje 6 pomocných sběrnic. Dvě pre-fade, dvě post-fade a dvě přepínatelné pre/post-fae. Hlavní ovladače AUX jsou seskupeny dohromady v hlavní části mixu a má přepínač AFL (after fade listen) pro monitoring.
Skupiny: Až čtyři podskupiny lze využít pro ovládaní skupin vstupů, případně aplikovat například kompresi na skupinu signálů pomocí insertu na dané skupině. Všechny skupiny mají individuální výstup a lze je též přimíchat do hlavního L-R mixu a mono mixu.
Hlavní mix:k hlavní stereo L-R sběrnici je přidána sběrnice Mono, do které lze směrovat signál individuálně. Ideální řešení pro vedení nízkých kmitočtů do subwooferu nebo k vytvoření mono mixu.
Mono a Stereo kanály: ZED-420, 428 a 436 mají 16, 24 a 32 mono vstupů a dva stereo kanály. Stereo kanály jsou duální, takže lze připojit 4 stereo vstupy před nutností využít mono kanály pro stereo signál.
USB: slouží jako USB audio zvuková karta pro nahrávání a přehrávání. Do USB výstupu lze směrovat AUXy, matici nebo hlavní výstup. Zvuková karta je plug´n´play, takže není nutno instalovat žadné ovladače pro PC/Mac. USB rozhraní lze využít i pro efektovou smyčku pro softwareové pluginy.
USB send:
- Main Mix Left + Right (Post-fade),
- Main Mix Left + Right (Pre-Fade),
- Auxes 1-2
- Auxes 5-6
- Matrix 1-2



• 24x mono kanál, 2x stereo

• Mikrofonní vstupy s konektory XLR Neutrik


• Linkové vstupy s konektory TRS Neutrik


• DuoPre mikrofonní/linkové předzesilovače


• 4-pásmový EQ s laditelnými středy a vypínáním
• PAN, MUTE a PLF s LED indikací, LED indikace špiček/signálu
• 100mm ALPS tahové potenciometry
• 6x AUX (2x pre, 2x post, 2x pre/post)
• 4 podskupiny
• 12-ti segmentové LED indikátory úrovně signálu
• Hlavní výstup L,R a M
• Matice 7x2
• 2 sekce matice lze směrovat do USB
• Individuální phantomové napájení 48V
• USB audio vstup/výstup
• Všechny konektory a ovládací prvky z horní strany mixu
• Rozměry 930x129x560(mm)
• Hmotnost 18 kg
