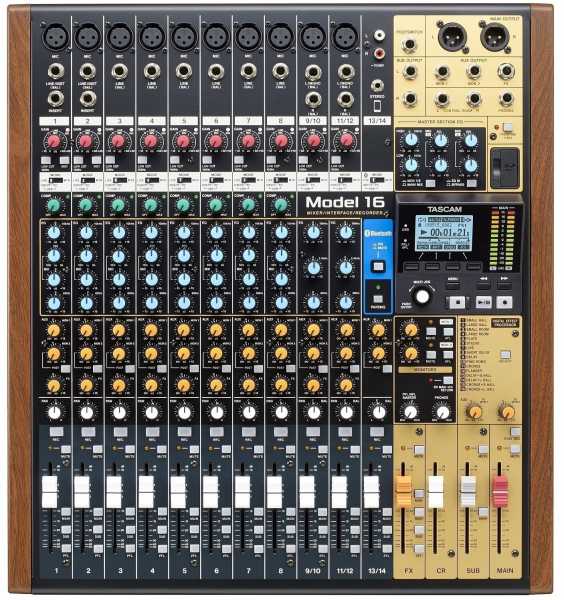

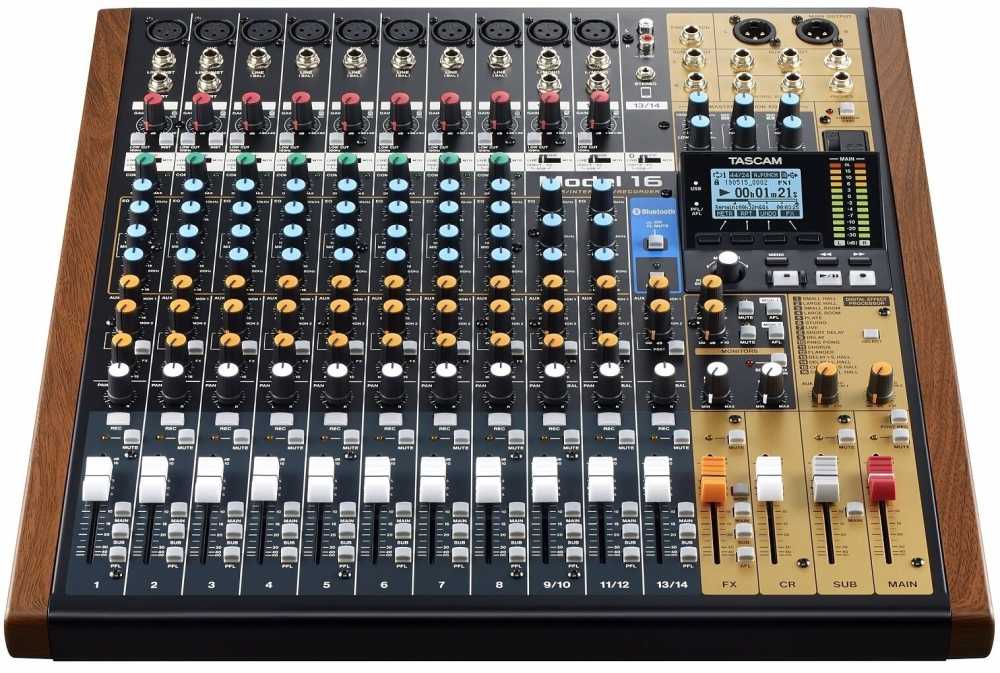

Tascam Model 16

analogový mxážní pult vybavený digitálním záznamovým zařízením a USB rozhraním pro připojení k počítači. Nabízí k využití osm mono a dva stereo kanály osazené nízkošumovými mikrofonními předzesilovači Ultra-HDDA. Šestnáctistopá nahrávací jednotka pracuje s wav formátem, nahraná data lze uložit na SD kartu (SD, SDHC, SDXC, max.128 GB). Integrovaná USB zvuková karta v konfiguraci 16 in/14 out disponuje převodníky s rozlišením 16/24 bit a 44.1/48 kHz, ovladače nové generace zaručují extrémně nízkou latenci.

Vlastnosti

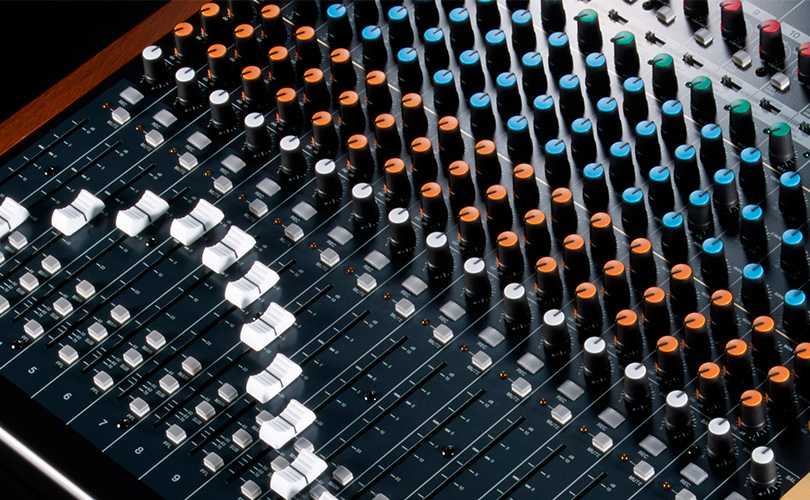

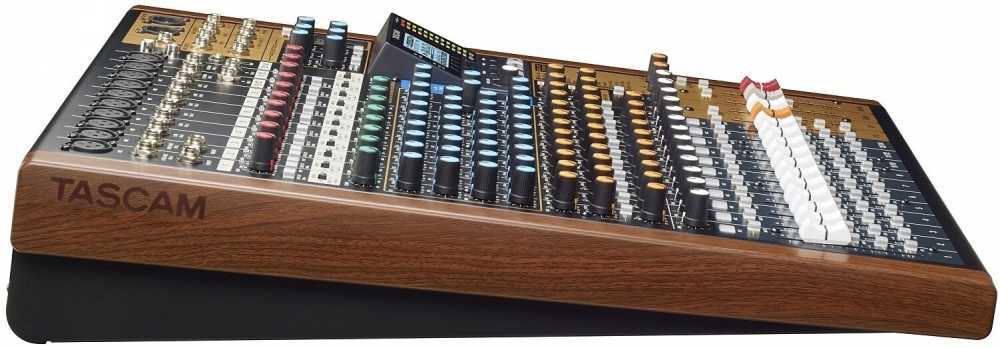

Deset kanálů pultu (8x mono, 2x stereo) je osazeno XLR a linkovými konektory (dva kanály lze použít jako Hi-Z), kanál 13/14 je vybaven RCA zdířkami a TRS mini jackem. K ovládání slouží 60mm tahové fadery hlasitosti, zvuk lze tvarovat třípásmovými korekcemi s parametrickými středy a low-cut filtrem, u prvních osmi kanálů je k dispozici kompresor. Vestavěná efektová jednotka nabízí uživateli 16 efektů typu reverb, delay, chorus a flanger, kromě hlavních výstupů lze signál routovat i do tří aux sběrnic. Konzole v elegantním retro designu má rozměry 430x463x113 mm, pomocí kitu AK-RM16 (není součástí balení) lze pult namontovat do racku.

O řadě
Mixážní pulty a nahrávací rozhraní tvoří nedílnou součást produktového portfolia japonské společnosti Tascam. Ať už jde o přístroje určené k pevné instalaci nebo pulty pro studio a stage, vždy se jedná o zařízení s kvalitními komponenty, uživatelskou přívětivostí a velkou užitnou hodnotou. Nepříliš početná série All-in-one mixážních pultů nabízí kombinaci mixážního a záznamového zařízení v kompaktním provedení s analogovým ovládáním. Podobně vybavené konzole s označením 16 a 24 se liší především počtem vstupů a v návaznosti na tento i fakt i fyzickými rozměry.

Specifikace
•    Typ: mix/záznamové zařízení/zvuková karta
•    Počet vstupů: 14
•    Počet kanálů: 11
•    Počet aux: 3
•    Záznamová média: SD, SDHC, SDXC, max.128 G
•    Rozlišení: 16/24 bit, 44.1/48 kHz
•    USB rozhraní: ano, 2.0
•    Efekty: 10x EQ, 8x kompresor, 16x modulace
•    Rozměry: 430x463x113 mm

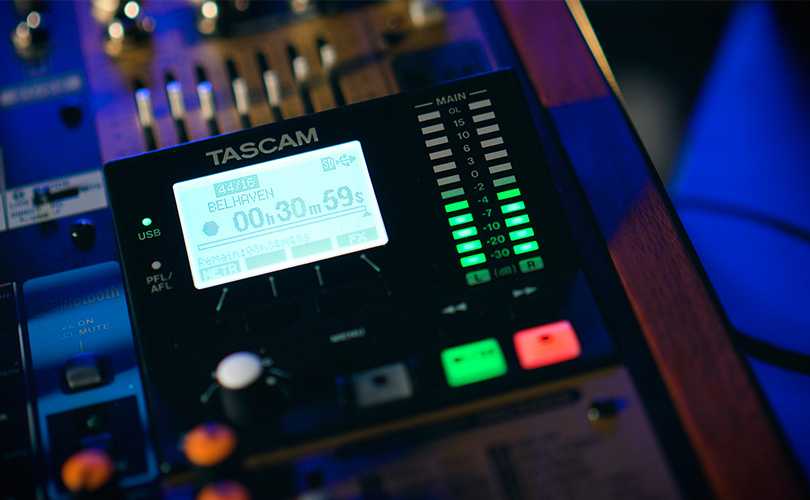

Recording section
Supported Media SD (512MB to 2GB), SDHC (4GB to 32GB), SDXC (64GB to 512GB), Class 10 or higher required.
File System SD card: FAT16, SDHC card: FAT32, SDXC card: exFAT
Recording File Format WAV(BWF)
Playback Format WAV, BWF
Sampling Frequency 44.1k / 48k Hz
Bit Depth 16 / 24 bit
Maximum Recordable ChannelNumber 16ch (14ch + 2 stereo mix)

Audio Inputs
MIC IN CH1 to 8, 9/10, 11/12
Connector XLR 3-31 (1: GND, 2: HOT, 3: COLD, Balanced)
Maximum Input Level +10dBu
Nominal Input Level -8dBu
Minimum Input Level -58dBu
Gain Adjustable Range 0 to 50dB
Input Impedance 1.8k ohm
Phantom Power supply +48V
LINE IN CH1 to 8, 9/10, 11/12
Connector 1/4" (6.3mm) TRS Phone jack (T: HOT, R: COLD, S: GND, Balanced)
Maximum Input Level +22dBu
Nominal Input Level +4dBu
Gain Adjustable Range -10 to +40 dB: CH 1 to 8, +20 to +30 dB: CH 9/10 and 11/12
Input Impedance 22k ohm
INST IN CH 1 and 2
Connector 1/4" (6.3mm) TRS Phone jack (T: HOT, R: GND, S: GND, Unbalanced)
Maximum Input Level +22dBu
Nominal Input Level +4dBu
Gain Adjustable Range -10 to +40 dB
Input Impedance 1M ohm
INSERT CH 1 and 2
Connector 1/4" (6.3mm) TRS Phone jack (T: Send, R: Return, S: GND)
Return (Ring)
Maximum Input Level +18dBu
Nominal Input Level 0dBu
Input Impedance 10k ohm
Send (Tip)
Maximum Output Level +18dBu
Nominal Output Level 0dBu
Output Impedance 100 ohm

RCA INPUT
Connector RCA Pin jack (Unbalanced)
Maximum Input Level +8dBV
Nominal Input Level -10dBV
Input Impedance 10k ohm

STEREO INPUT
Connector 1/8" (3.5mm) Stereo Mini jack (Unbalanced)
Maximum Input Level +8dBV
Nominal Input Level -10dBV
Input Impedance 10k ohm
Outouts

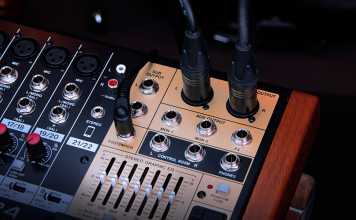

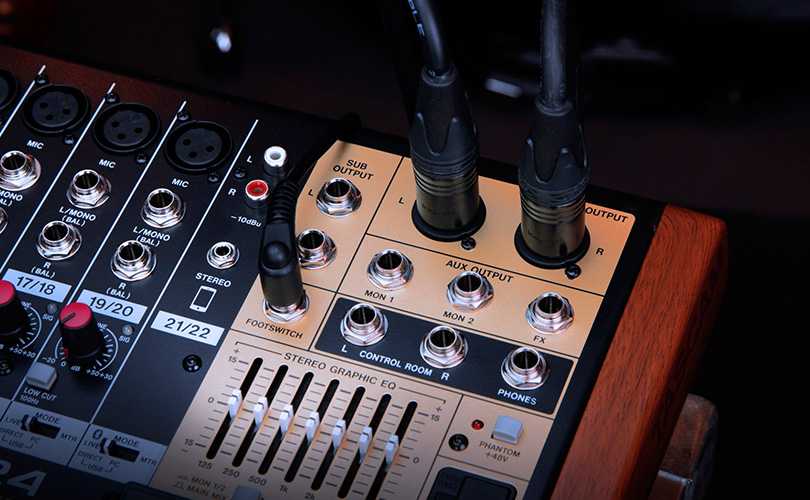

MAIN OUTPUT
Connector XLR 3-32 (1: GND, 2: HOT, 3: COLD, Balanced)
Maximum Output Level +22dBu
Nominal Output Level +4dBu
Output Impedance 100 ohm
SUB OUT, MONITOR, FX OUT, CONTROL ROOM OUT
Connector 1/4" (6.3mm) TRS Phone jack (T: HOT, R: COLD, S: GND, Balanced)
Maximum Output Level +16dBu
Nominal Output Level -2dBu
Output Impedance 100 ohm
PHONES OUT
Connector 1/4" (6.3mm) Stereo Phone jack
Output Level 80mW + 80mW (32 ohm loaded)
REMOTE Compatible with TASCAM RC-1F Foot Switch
Connector 1/4" (6.3mm) TS Phone jack

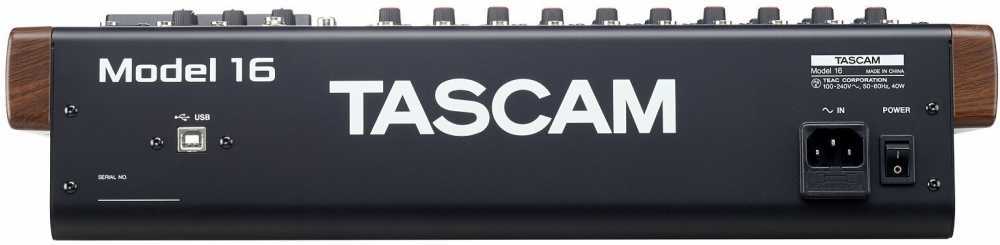

USB Audio for connection with PC
Connector USB B type 4-pin
Format USB2.0 High-Speed, Mass-storage class/USB Audio Class
Sampling Rate 44.1k / 48k Hz
Bit Depth 16 / 24 bit
Maximum INPUT 16ch
Maximum OUTPUT 16ch
Bluetooth®
Version 5.0

Output Class Class 2 (Transmission range: approx. 33 ft. / 10 m)
* Transmission range may vary, depending on surroundings.
Supported Profile A2DP, AVRCP 1.0
Supported A2DP Codecs SBC, AAC
A2DP Content Protection SCMS-T
Channel EQ
Low-Cut 100Hz, -18dB / Octave
Hi-Shelving +15dB / -15dB, Cut off frequency = 10kHz
Mid Peaking
(MONO): +15dB / -15dB, 100Hz to 8kHz Variable
(STEREO): +15dB / -15dB, Center frequency = 600Hz
MID Band Q Fix, 0.55
Low-Shelving +15dB / -15dB, Cut off frequency = 80Hz
Master section EQ
Hi-Shelving +15dB / -15dB, Cut off frequency = 10kHz
MID-WIDE Peaking　
+15dB / -15dB, 100Hz to 8kHz Variable, Q: 0.5 FIX
MID-NARROW Peaking
+15dB / -15dB, 100Hz to 8kHz Variable, Q: 5 FIX
Low-Shelving +15dB / -15dB, Cut off frequency = 60Hz
Internal Effects
Type 1 SMALL HALL / 2 LARGE HALL / 3 SMALL ROOM / 4 LARGE ROOM / 5PLATE / 6 STUDIO / 7 LIVE / 8 SHORT DELAY/ 9 DELAY / 10 PINGPONG / 11 CHORUS / 12 FLANGER / 13 DELAY + S.HALL / 14 DELAY+ L.HALL / 15 CHORUS + S.HALL / 16 CHORUS + L.HALL
Power AC 100 to 240V, 50/60Hz
Power Consumption 40 W
Dimensions 430(W) × 112.9(H) × 463(D)mm
16.9(W) × 4.45(H) × 18.2(D)inch
(including knob height and protrusion)
Weight 7 kg / 15.4 lb
Operating Temperature 5 to 35 ˚C / 41 to 95 ˚F
Include Items AC Cord, Owner's manual (incl. Warranty card)


Audio Performance
Residual Output Noise -100dBu (MAIN OUT, MAIN fader: MIN)
Equivalent Input Noise -127dBu (Mono Input Channel, Rs: 150Ω, GAIN knob: Max)
Total Harmonic Distortion 0.01% or less (MIC IN to MAIN OUT, Max input level, +10dBu, 1kHz, GAIN min.)
0.004% or less (MIC IN to MAIN OUT, nominal input level, +4dBu, 1kHz, GAIN min.)
Frequency Response 20Hz to 30kHz (+0.5/-1.0dB: Analog)
20Hz to 20kHz (+0.5/-1.0dB: Digital)
Crosstalk -80dB, channels / input and output
(1kHz, PAN fully counter clockwise / fully clockwise)
Maximum Gain 74dB (MIC->MAIN OUT)
50dB (MIC->INSERT OUT)
74dB (MIC->SUB OUT)
79dB (MIC-CR OUT)
75dB (MIC->MONITOR OUT)
75dB (MIC->FX OUT)
24dB (USB/SD -> MAIN OUT)
(EQ flatten, PAN fully counter clockwise / fully clockwise)


Supported PC
Windows
Compatible Computers Windows-compatible computer with a USB2.0 port
CPU Dual core / 2GHz or faster
Memory 2GB or more
Driver USB Audio Class 2.0, Model 24 ASIO2.0, WDM (MME)
Screen Resolution 1280 × 800 Dots or more
Macintosh
Compatible Computers Apple Macintosh computer with a USB2.0 port
CPU Dual core / 2GHz or faster
Memory 2GB or more
Driver Core Audio
Screen Resolution 1280 × 800 Dots or more
